Assistenzsystem aus kaskadierten Pick-to-Light-Modulen

KEB Automation hat vier Arbeitsplätze mit einem Assistenzsystem für manuelles Kommissionieren optimiert – intuitiv geführt über eine anschlussfertige Pick-to-Light-Lösung von Turck

Um die Qualität und die Effizienz bei manuellen Kommissionieraufgaben zu steigern, testete KEB Automation ein lichtgesteuertes Assistenzsystem an einem Verpackungsarbeitsplatz. Turck versorgte den Anbieter von Antriebs- und Steuerungstechnik mit einer Pick-to-Light-Lösung auf Basis der PTL110-Serie seines Optosensorik-Partners Banner Engineering. Das anschlussfertige Gesamtpaket aus Spannungsversorgung, Verbindungsleitungen und busfähigen PTL-Modulen, wie Leuchten, Tastern oder Sensoren, überzeugte mit einfacher Installation und punktueller Drahtlos-Kommunikation. Am Hauptsitz in Barntrup nutzt KEB das System inzwischen bereits an vier Verpackungsstationen. Als nächstes soll es auch die Montage optimieren.

Das PTL-System führt Mitarbeiter beleglos wie intuitiv durch den Verpackungsprozess

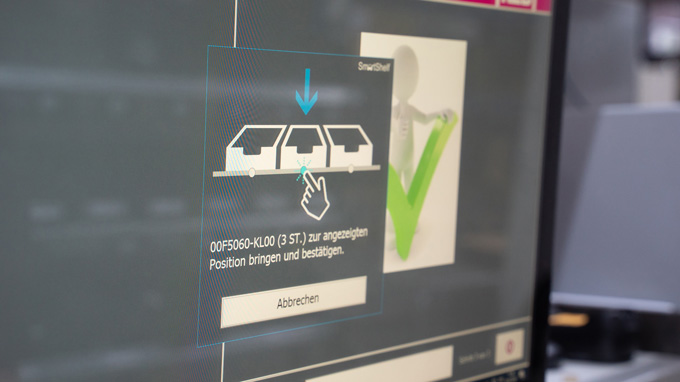

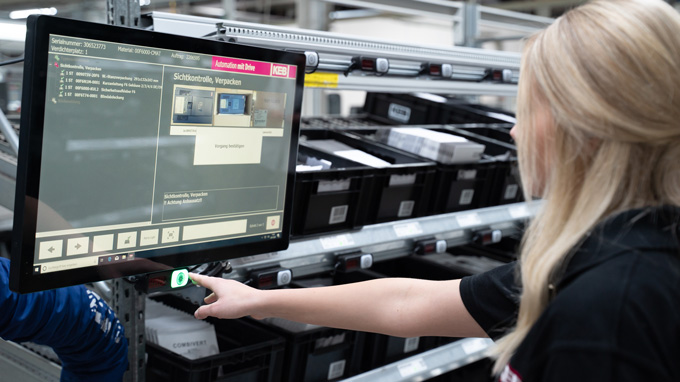

Die Software bringt eine bebilderte Anleitung auf den Bildschirm, bestätigt wird per PTL-Taster
Auf der Programmoberfläche erhalten Mitarbeiter Anweisungen über den nächsten Arbeitsschritt

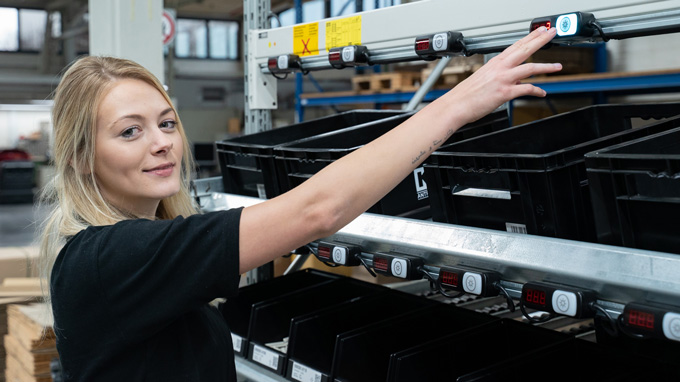

Dank Modbus-kompatiblem Busprotokoll lassen sich die PTL110-Taster problemlos kaskadieren

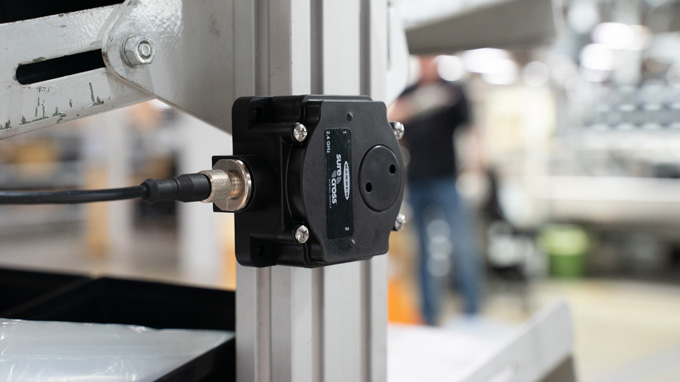

Wo das PTL-System nicht per Kabel verbunden werden kann, schaffen DX80-Funkmodule Abhilfe
In entfernten Verladebereichen sind die PTL110-Module per Funk mit dem Gesamtsystem verbunden
Geräte wie Frequenzumrichter werden bei der KEB mit Hilfe spezifischer Materialpläne verpackt
Phillip Hannesen ist Projektingenieur in der KEB-Elektronikfertigung am Firmensitz in Bantrup

Busfähiges System statt Kabelnester

Dank Inhouse-Kompetenz programmierte KEB eine computergestützte Oberfläche für Touch-Monitore und suchte anschließend nach der passenden Pick-to-Light-Lösung mit beleuchteten Tastern oder Sensoren. Erste Erkenntnis: „Wir wollten unbedingt busfähige Komponenten verwenden, um den Installationsaufwand an Arbeitsplätzen mit vielen Fächern zu verringern. Sonst hätten wir wahre Kabelnester auf den Regalen“, berichtet Phillip Hannesen, Projektingenieur in der KEB-Elektronikfertigung. Äußerst gelegen kam daher die Markteinführung der PTL110-Serie von Turcks Optoelektronik-Partner Banner Engineering – kaskadierbare Einzelgeräte mit multifunktionaler Anzeige, optionalem Touch-Button, optischem Sensor und alphanumerischem Display. Die Module kommunizieren untereinander über ein Modbus-kompatibles Protokoll.

Anschlussfertiges Gesamtpaket

Für eine einfache Vor-Ort-Integration der PTL-Geräte entwickelte Turck ein anschlussfertiges Gesamtpaket, versorgt von kompakten IP67-Schaltznetzteilen und verbunden durch beidseitig vorkonfektionierte Leitungen plus punktueller Steckverbinder und Y-Verteiler zum Einspeisen der Versorgungsspannung. Die Verbindung zum Computer stellt ein RS485-USB-Konverter sicher. Mit den neuen technischen Möglichkeiten entwickelte KEB das Assistenzsystem stetig weiter und bezog seine Mitarbeiter außerdem von Beginn in den Entwicklungsprozess ein.

Quittieren per Touch oder optischem Sensor

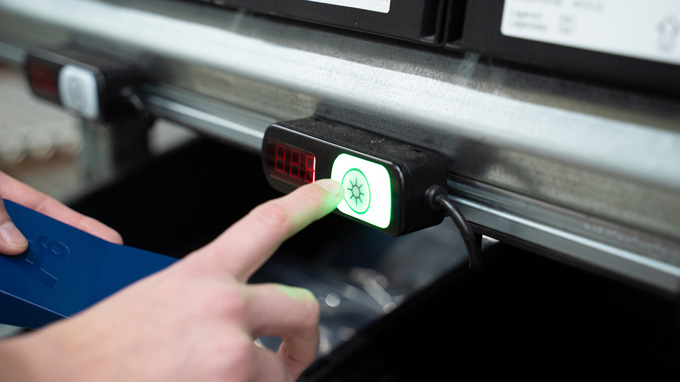

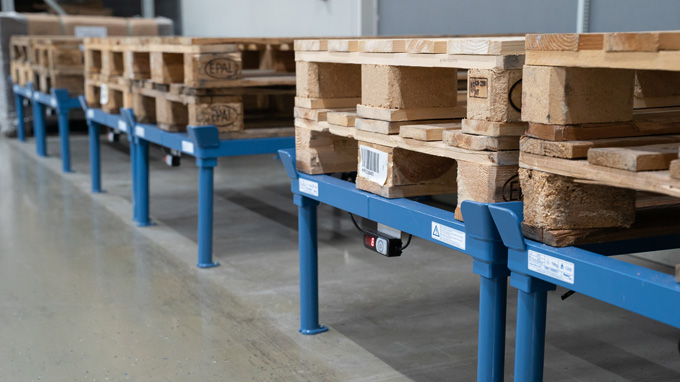

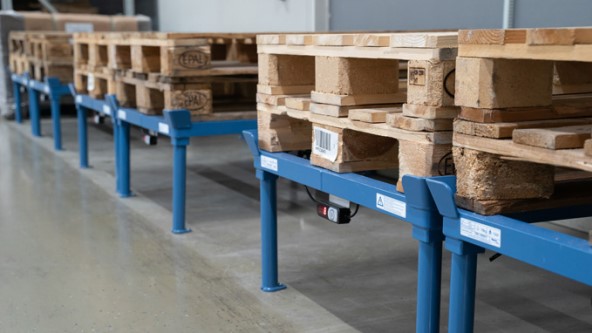

Mitarbeiter starten einen Vorgang jeweils mit dem Scannen einer Geräte-Seriennummer. Auf den Bildschirmen erscheint automatisch der zugehörige SAP-Arbeitsplan, ebenso wird selbstständig ein Typenschild gedruckt und die Materialliste aufgerufen. Während die Monitore bebilderte Anweisungen zeigen, weist ein PTL110-Modul den Weg zur korrespondierenden Entnahmestelle. In dem Fall leuchtet es in grüner Farbe und blinkt kurz gelb auf, sobald der Pick über den kapazitiven Taster quittiert wurde. Anders sieht es in der Verladezone aus, wo Paletten auf niedrigen Ständerwerken bereitstehen und die PTL-Geräte daher nicht auf Kopfhöhe montiert sind. „Uns kam die Idee, dass die Heckklappen mancher PKW per Fußbewegung geöffnet werden können“, erinnert sich Hannesen. Also wählten die KEB-Ingenieure für die Verdichterplätze PTL-Module mit berührungsloser Erfassung. Mitarbeiter stellen Pakete nun schonend mit beiden Händen ab und müssen zum Quittieren lediglich einen Fuß unter den optischen Sensor halten.

Drahtlos-Kommunikation für entlegene Bereiche

Im Pilotprojekt galt es, einen Gabelstapler-Fahrweg zwischen Kernarbeitszone und weiteren Ablageorten für versandfertige Güter zu überwinden. Anstatt die PTL-Module aufwändig über mehrere Meter zu verkabeln, nutzen die Ostwestfalen dazu die Funkübertragung über Banners DX80-Funksystem. Innerhalb von 30 Minuten waren Sender und Empfänger installiert. „Plug-and-Play“ sei das gewesen, so Hannesen. Die Drahtlos-Lösung habe mittlerweile auch KEB-Kollegen in den USA überzeugt, die damit einen mobilen Kommissionierwagen mit 60 Pick-to-Light-Modulen testeten. Auch für ein Zusammenspiel aus Assistenzsystem und Intralogistik-Flurfahrzeugen käme die Funkkommunikation perspektivisch in Frage.
