Module Type Package – MTP
Was ist MTP?
MTP steht für „Module Type Package“ und bezeichnet einen herstellerübergreifenden Standard für die schnelle und einfache Konfiguration und Implementation modularisierter Produktionsanlagen. MTPs definieren die Eigenschaften und Schnittstellen von Anlagenmodulen (Process Equipment Assembly, PEAs) auf funktionaler Ebene, wobei Technologie und Hersteller unerheblich sind, und sorgen so für Kompatibilität. Ziel ist, dass Anlagenmodule leichter ausgetauscht werden können und noch schneller einsatzbereit sind. Ein MTP enthält alle Informationen, die für die Integration eines Moduls in eine modulare Anlage erforderlich sind, wie etwa die Beschreibung von Bedienbildern und Datenobjekten.

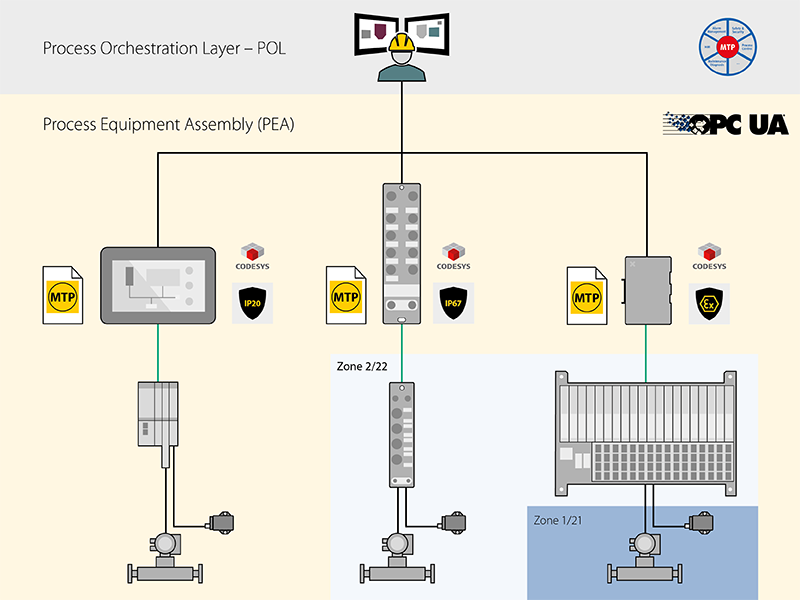

Die Infrastrukturgrafik zeigt mit welchen Komponenten MTP-Kommunikation realisiert werden kann – auch im explosionsgeschützten Bereich.
Hinsichtlich ihrer Arbeitsweise sind die Module Type Packages mit Druckertreibern vergleichbar. Dabei entspricht das MTP dem Druckertreiber, das Modul dem Drucker und der PC der übergeordneten Steuerung (Process Orchestration Layer, POL). Der POL liest das auf Basis von Codesys erstellte MTP-File ein und verarbeitet es. Die Funktion des Moduls wird erkannt und seine Prozesssteuerung auf der Beschreibung im MTP-File aufgebaut.
Die Anweisungen werden dann über den plattformunabhängigen Datenübertragungsstandard OPC UA kommuniziert. Auf diesem Weg lassen sich Anlagenmodule verschiedener Hersteller flexibel einsetzen und einfach zu komplexen Gesamtanlagen zusammenschalten. MTP verkürzen den Engineering-Aufwand modularer Anlagen erheblich und ermöglichen den Bau echter „Plug-and-Produce-Anlagen“.
Vor allem in der Pharma- und Biotech-Industrie, aber auch in der Lebensmittelindustrie sind modulare Anlagen bereits weit verbreitet. Auch in anderen Branchen der Prozessindustrie setzt sich zunehmend die Überzeugung durch, dass die Modularisierung in der chemischen Produktion unter anderem durch die Integration von Package Units mittels MTP viele Vorteile mit sich bringt.
Wer steht hinter MTP?
MTP wurde von der NAMUR und dem ZVEI ins Leben gerufen und entwickelt. Die Profibus Nutzerorganisation (PNO) bzw. Profinet International (PI) verantwortet Weiterentwicklung, Qualitätssicherung und internationale Verbreitung von MTP.
