Automatisierung und Steuerung von Wasserstofftankstellen

In der ersten Wasserstofftankstelle Portugals sorgen Turcks Interfacegeräte für zuverlässige Trennung der Ex-Signale und der Safety-Controller von Banner für die Sicherheit der Gesamtanlage

PRF Hydrogen Solutions realisierte in Rekordzeit für die portugiesische Gemeinde Cascais die erste Wasserstofftankstelle zur Betankung von H2-Bussen – trotz erschwerter Bedingungen durch pandemiebedingte Lieferkettenprobleme. Die Anlage ist modular aufgebaut und so bei Bedarf jederzeit transportierbar. Bresimar Automação, Turcks Vertretung in Portugal, unterstützte PRF mit der passenden Interfacetechnik zur sicheren Verarbeitung der Ex-Signale und Sicherheitscontrollern von Banner Engineering, die die Anlagensicherheit der H2-Tankstelle gewährleisten.

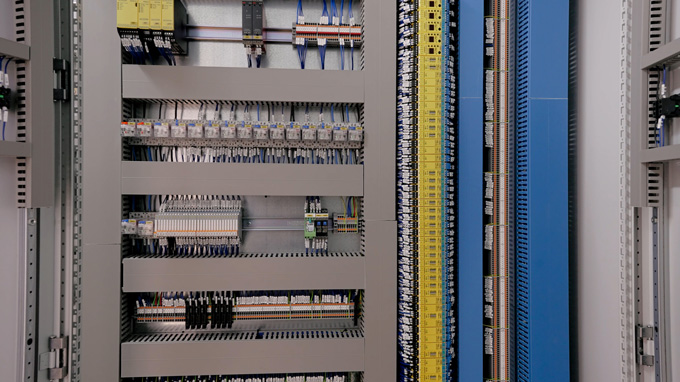

In den Schaltschränken ist die Steuerungs- & Kommunikationstechnik der Tankstelle untergebracht
Die Interfacetechnik trennt Ex-Signale, verstärkt sie und versorgt angeschlossene Geräte mit Spannung

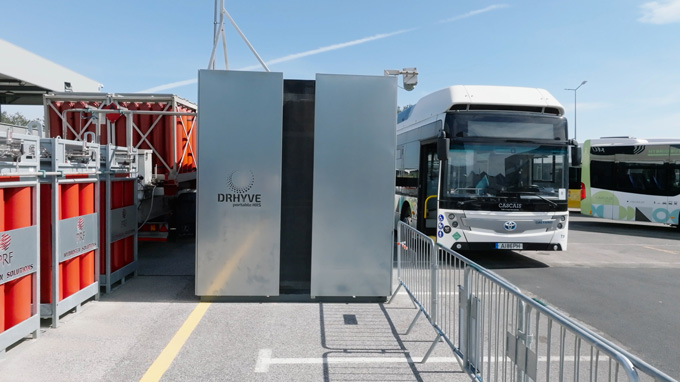

Die erste Wasserstofftankstelle Portugals wurde von der Gemeinde Cascais

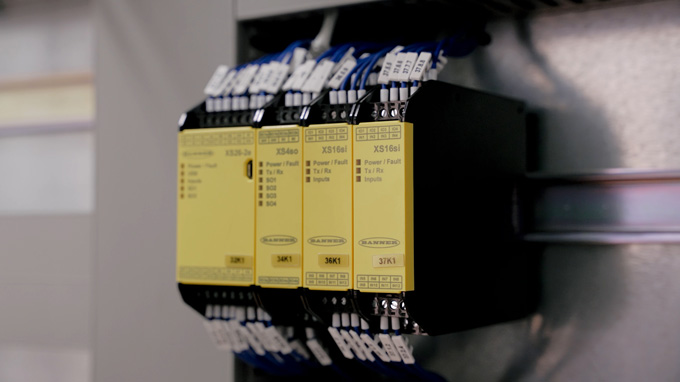

Die Banner-Sicherheitscontroller SC26 verarbeiten alle sicherheitsgerichteten Signale
Hugo Antunes, PRF

Die erste Wasserstofftankstelle in Portugal wird von der Gemeinde Cascais in der Region Lissabon betrieben, um ihre Wasserstoffbusse zu betanken. Dieses Engagement kommt nicht von ungefähr, denn zwei der größten Hersteller von wasserstoffbetriebenen Bussen, CaetanoBus und Toyota, produzieren ihre Wasserstoffbusse in Portugal.

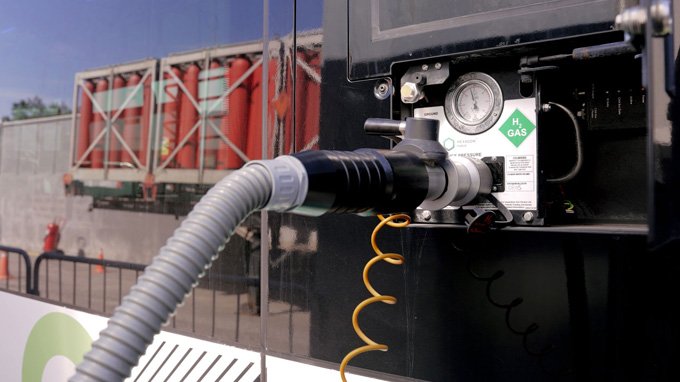

Die Automatisierung und Steuerung von Wasserstofftankstellen ist erheblich komplexer und anspruchsvoller als bei klassischen Tankstellen für Benzin- und Diesel-Kraftstoffe. Während der Betankung tauschen die Fahrzeuge über eine Infrarotschnittstelle mit dem Tanksystem Druckwerte, Temperaturen und andere Daten aus, um einen reibungslosen und sicheren Tankvorgang zu garantieren. Im Falle einer Fehlfunktion oder eines Notfalls wird das System sofort in einen sicheren Zustand versetzt.

Technologische Unterstützung durch Bresimar und Turck

Interfacegeräte von Turck übernehmen die Trennung der eigensicheren Signale und deren Vorverarbeitung. In der Tankstelle werden beispielsweise die zweikanaligen Messumformer-Speisetrenner IM33-22Ex-HI und die einkanaligen IM33-14EX-CDRI eingesetzt. Sie und andere Varianten verarbeiten Temperatur- und Druck-Signale und geben sie an die Siemens-Steuerung der Tankstelle weiter. Die Steuerung der gesamten sicherheitsrelevanten Prozesse übernimmt der Sicherheitscontroller XS26 von Turcks strategischem Partner Banner Engineering.

Flexibel durch modulares Design

Die Wasserstofftankstelle von PRF Gas Solutions ist in einem 20-Fuß-Container untergebracht und kann daher bei Bedarf transportiert werden, ebenso wie die drei Hochdruckmodule für die Wasserstoffkompression. „Diese modulare Struktur ermöglichte es uns, flexibel und effizient zu arbeiten“, betont Hugo Antunes. „Wir konnten die Anlage rechtzeitig fertigstellen, weil wir viele der notwendigen Komponenten bereits auf Lager hatten.“

Erfolg und Expansion

Der Erfolg dieser ersten Tankstelle führte dazu, dass die Gemeinde Cascais eine Ausschreibung für eine größere, fest installierte Wasserstofftankstelle startete, die ebenfalls PRF gewann. Die neue Station wird vier Kompressoren und eine lokale Wasserstoffproduktion mit einer Kapazität von einem Megawatt durch Elektrolyse umfassen. „Diese Anlage wird eine der größten in Europa sein und vollständig grünen Wasserstoff liefern, sofern die Stromversorgung aus erneuerbaren Energien stammt“, erläutert der Projektmanager.

Fazit

Das Projekt zeigt, wie durch vorausschauende Planung, modulare Bauweise und die Zusammenarbeit zuverlässiger Technologiepartner wie Bresimar und Turck innovative und nachhaltige Infrastrukturen geschaffen werden können, die einen wichtigen Beitrag zur nachhaltigen Mobilität in Europa leisten. „Wir sind sehr stolz auf das, was wir erreicht haben und sehen mit Spannung den kommenden Projekten entgegen“, bilanziert Projektleiter Hugo Antunes. „Durch die Zusammenarbeit mit Bresimar und Turck konnten wir sicherstellen, dass unsere Anlagen nicht nur sicher und effizient arbeiten, sondern auch zukunftssicher sind.“
