RFID für Staub-Ex-Zone 22

Für die zuverlässige Erkennung ihrer Taumelsiebe in Staub-Ex-Zone 22 nutzt WACKER am Standort Burghausen Turcks RFID System BL ident

Dispersionspulver muss je nach Anwendungszweck in verschiedenen Korngrößen hergestellt werden. Um dies zu gewährleisten und zu dokumentieren, identifiziert WACKER in Burghausen die Maschenweite in seinen Taumelsieben seit einem Jahr mit Turcks RFID-System BL ident, das auch für den Einsatz in staubexplosionsgefährdeten Bereichen zugelassen ist. Aufgrund der guten Erfahrungen rüstet das Unternehmen jetzt auch erste Schlauchbahnhöfe mit dem System aus.

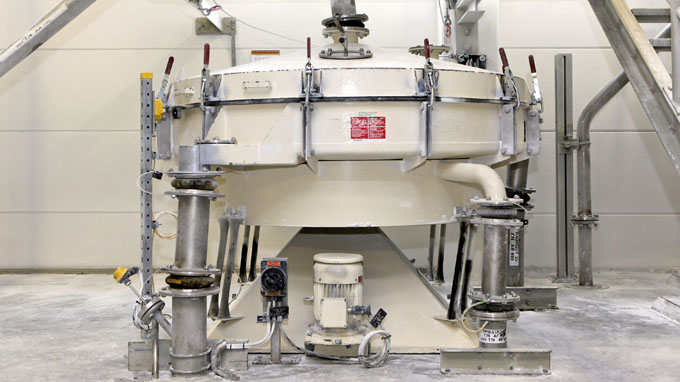

  • Die Wacker AG hat mehrere Taumelsiebe mit Turcks RFID-Lösung für den Staub-Ex-Bereich ausgerüstet

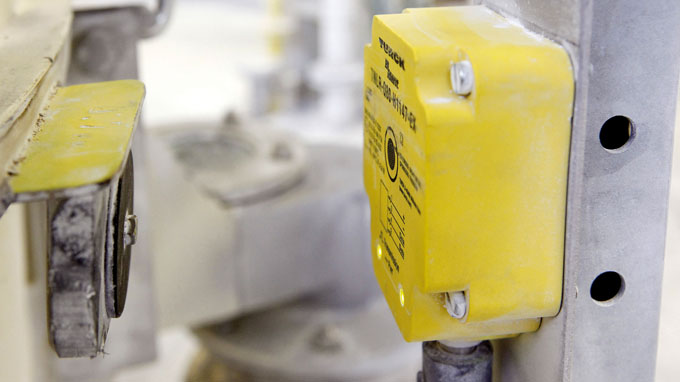

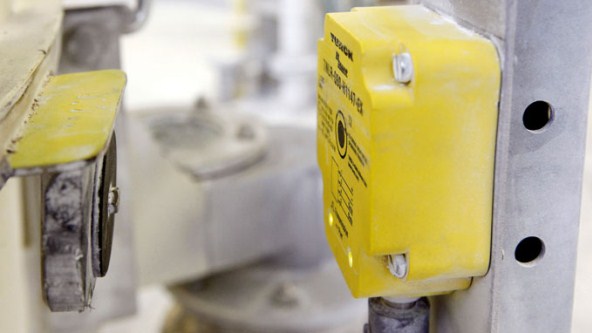

  • Ein Ex-Schreiblesekopf liest die Maschenweite des Siebs aus dem scheibenförmigen Datenträger aus

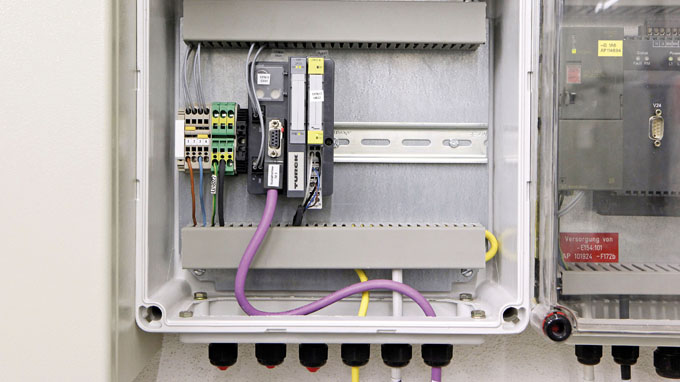

  • Über Turcks I/O-System BL20 gelangen die Daten des Siebs per Profibus an das Siemens-PLS PCS7

Im Werk Burghausen stellt WACKER zahlreiche Dispersionspulver her, die Fliesenklebern, Putzen, Estrichen und anderen Baustoffen zugesetzt werden. Um das Endprodukt zu gewinnen, wird eine Flüssigkeit am Ende des Produktionsprozesses in einem Trockenturm getrocknet. Das so entstandene Pulver muss abschließend noch durch ein Sieb gerüttelt werden, bevor es in die Abfüllung gelangt.

Um die Transparenz und Rückverfolgbarkeit bei der Herstellung der Dispersionspulver zu erhöhen, kam aus dem Produktionsbetrieb der Wunsch nach einer automatischen Erfassung der in den Taumelsieben eingesetzten Siebgröße. „In der Vergangenheit wurde die passende Siebgröße von den Kollegen im Betrieb manuell erfasst“, sagt Michael Holzapfel, als Betriebsingenieur zuständig für die Elektroplanung im Bereich Construction Polymers. „Um den Faktor Mensch als mögliche Fehlerquelle auszuschließen, sollte das für jede Charge verwendete Sieb automatisch erfasst werden. So können wir nicht nur im laufenden Prozess die Qualität hundertprozentig garantieren, sondern auch rückblickend genau belegen, ob richtig abgesiebt wurde.“

Dauerschwingung verlangt Funklösung
So reifte die Idee, eine RFID-Lösung zu nutzen. Aufgrund der besonderen Umgebungsbedingungen in Burghausen musste die Lösung allerdings für den Einsatz im Staub-Ex-Bereich zugelassen sein. „Turck war der einzige Hersteller, der uns ein Staub-Ex-RFID-System für Zone 22 anbieten konnte“, beschreibt Holzapfel den ursprünglichen Entscheidungsgrund für das System des Mülheimer Automatisierungsspezialisten. Insgesamt vier Taumelsiebe hat WACKER bislang mit einem Schreiblesekopf vom Typ TNLR-Q80-H1147-Ex ausgerüstet, der für die Nutzung in den Ex-Zonen 2 und 22 zugelassen ist. Alle dort eingesetzten Siebe wurden jeweils mit einem Datenträger TW-R50-B128-Ex ausgerüstet, auf dem die Maschenweite gespeichert ist. Der scheibenförmige Datenträger ist am Siebrand montiert, direkt unter einer Lasche mit der optischen Kennzeichnung der Maschenweite. Der Schreiblesekopf liest die Maschenweite aus und gibt die Daten über eine von drei BL20-I/O-Stationen per Profibus an das Prozessleitsystem (PLS) weiter.

Im Zuge der Installation galt es, noch eine Hürde zu meistern: „Der mit dem RFID-System mitgelieferte Funktionsbaustein ist für eine Siemens-S7-SPS programmiert, nicht aber für ein Siemens-PLS PCS7, wie wir es hier nutzen“, erklärt Holzapfel. „In enger Zusammenarbeit haben unsere Softwarespezialisten gemeinsam mit dem Turck-Support den S7-Funktionsbaustein aber in kurzer Zeit so angepasst, dass er nun auch am PCS7 läuft.“
