RFID-Lösung für fehlersichere Materiallogistik

KEB Automation erweitert ihr Fahrerloses Transportsystem mit RFID-Technologie zu vollautomatisierter und fehlersicherer Materiallogistik-Lösung

Um die Materiallogistik für die Montage zu optimieren, setzt der Antriebs- und Automatisierungstechnikspezialist KEB Automation auf RFID-Technologie an Förderstrecke und Fahrenlosem Transportsystem FTS. Die RFID-Lösung von Turck unterstützt die Automatisierung der Logistikprozesse und ermöglicht eine durchgängige Transparenz im Materialfluss der Frequenzumrichterproduktion – ohne zeitintensiven manuellen Aufwand. Zudem trägt die Lösung zur optimierten Ressourcenauslastung und effizienten Nutzung von Lagerkapazitäten bei, indem die automatisierte Palettenerfassung eine schnelle und zuverlässige Zuordnung zu den Zielen gewährleistet.

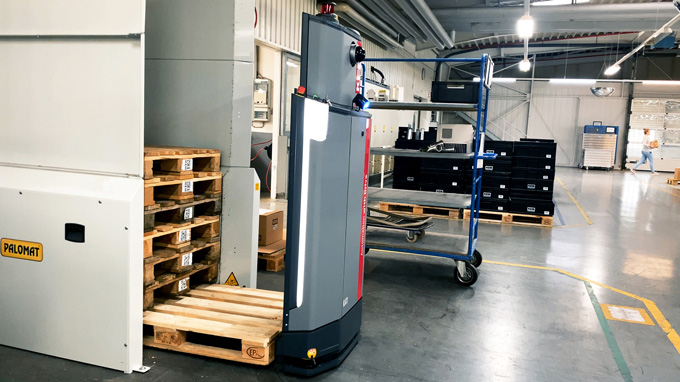

Nach generiertem Fahrauftrag holt das FTS die Palette am Lagerplatz ab

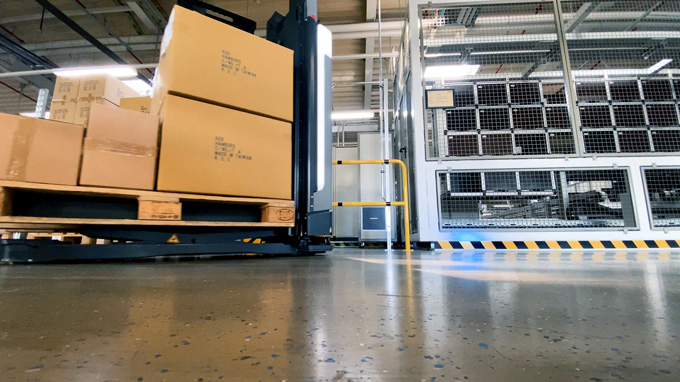

Externe Antennen am Schnelllauftor erfassen Tags an der Palette über eine große Entfernung

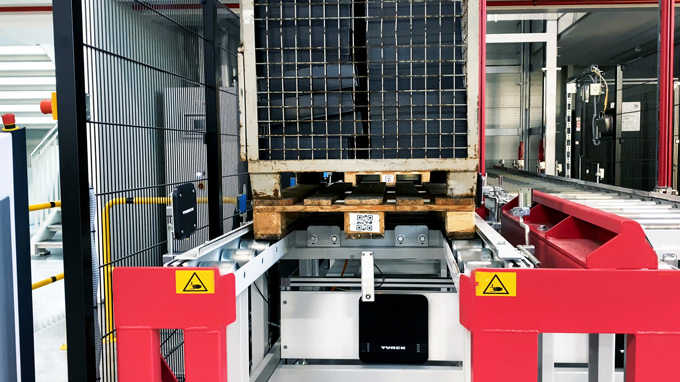

Am Fördersystem erfassen externe RFID-Nahfeldantennen nur die unmittelbar vor ihnen befindliche Palette

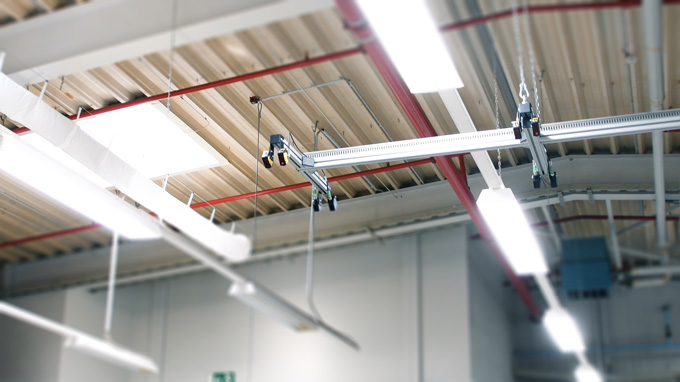

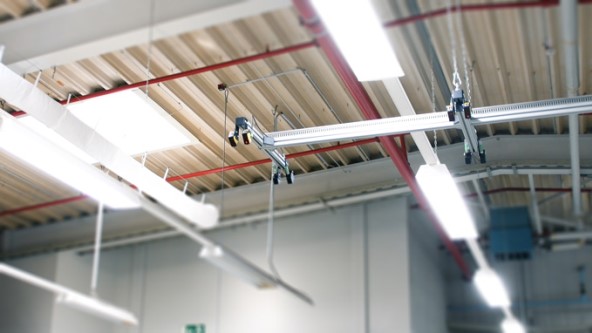

Die montierten Q5X-Laserdistanzsensoren stellen fest, ob Paletten am Übergabeort vorhanden sind
Phillip Hannesen | KEB Automation
Viktor Derksen | KEB Automation

Lagersteuerung und Paletten-Tracking mittels RFID-Technologie

„Auf den Fahrwegen im Produktionsbereich soll die Identifikation und Verfolgung aller Paletten vollautomatisch mithilfe von RFID-Etiketten gesichert werden“, beschreibt Viktor Derksen, Leiter Industrial Engineering bei KEB, die Hauptanforderung der Applikation. Die Etiketten besitzen eine eineindeutige Handling-Unit-Nummer (HU), die den Ladungsträgern in SAP EWM ihre Identität verleihen. Durch zusätzlichen Aufdruck der Nummer als Barcode und Klartext ist es unerheblich, von wem, wo und auf welche Weise eine Palette identifiziert wird. Ein Fahrauftrag bezieht sich folglich immer auf eine HU, systemübergreifend auch zwischen den Lagerorten, ausgeführt vom FTS oder durch konventionelle Flurförderzeuge. Die Koordination des Informationsaustauschs zwischen den unterschiedlichen Systemen und SAP erfolgt über eine Middleware.

Am Automatiklager werden die kommissionierten Paletten per Fördertechnik für das FTS bereitgestellt. Von diesem Startpunkt aus erfolgt der Transport in alle Hallen der Elektronikproduktion. Je nach Zielort umfasst die Route mehrere Einzelabschnitte und Zwischenpuffer.

Optische ID-Lösung ungeeignet

Zur Bestimmung der Fahrtroute verlangt das FTS stets Anweisungen beziehungsweise Positionsinformationen. „Bei einem einfachen Palettentransport von einem Arbeitsplatz zu einem anderen ist dies recht unkompliziert“, erklärt Phillip Hannesen, Digital Transformation Manager Produktion bei KEB in Barntrup. „Problematisch wird es bei Zonen, in denen mehrere Paletten zwischengelagert werden, die später von einem anderen Fahrzeug abgeholt und an einen anderen Ort gebracht werden sollen. Wenn eine Durchmischung der Ladungsträger stattfindet, ist eine konsistente HU-zu-Platz-Zuordnung nicht mehr gewährleistet, weshalb die Verkehrsteilnehmer stets die Möglichkeit haben müssen, die aufgeladene Palette identifizieren zu können.“

Um eine zuverlässige Identifikation des Ladungsguts sicherzustellen, ist es wichtig, dass dies unabhängig von der Ausrichtung und Positionierung der Palette erfolgen kann. Turcks UHF-RFID-System ermöglicht eine Lösung für alle Einbausituationen der Anwendung und erreicht eine Lesequote von nahezu 100 Prozent. Die Vielseitigkeit und Flexibilität des Systems offenbart sich beim Blick auf die verschiedenen Anwendungsfälle bei KEB.

Palettenerkennung am Übergabeplatz

An einer Übergabestelle für Stapler und FTS erfolgt die Anwesenheitsprüfung der Paletten an definierten Stellplätzen. Dabei kommt der Laserdistanzsensor Q5X von Turcks Opto-Partner Banner Engineering zum Einsatz. Für die Erfassung von 20 Paletten werden 20 Q5X-Sensoren mit einer Reichweite von 5 Metern verwendet. Die in einer Höhe von 3 Metern angebrachten Q5X-Sensoren stellen fest, ob Paletten am Übergabeort vorhanden sind, die abtransportiert werden können. Sobald der Distanzsensor das Vorhandensein einer Palette erkannt hat, wird ein Fahrauftrag für das FTS generiert. Dieses nimmt die Palette auf, fährt durch das RFID-Gate und erhält schließlich die Information zur HU aus SAP EWM.

Palettenidentifikation bei voller Fahrt

An einem Hallentor sind auf beiden Seiten jeweils externe Antennen angebracht, die am UHF-RFID-Reader angeschlossen sind. Die externen Antennen gewährleisten eine zuverlässige Erfassung der RFID-Labels an den Paletten, unabhängig von der Ausrichtung der jeweiligen Palette auf dem FTS. Während das FTS sich dem Tor nähert, sendet es über das Netzwerk ein Signal an den Q300, um die Erfassung zu starten.

Zu der HU, die der Q300 erfasst, existiert in SAP EWM eine Lageraufgabe, d. h. der Auftrag, den Ladungsträger von A nach B zu transportieren. Sobald das FTS das Tor passiert hat, sendet es eine Anfrage an die Middleware. Diese ruft die Paletten-Informationen von der Antenne ab und fragt anschließend das SAP-System nach dem Zielort der Palette. Die ermittelten Daten werden dann an das FTS transferiert.

Volle Transparenz

Die RFID-Lösung bietet KEB den entscheidenden Vorteil der durchgängigen Transparenz. Es ist zu jeder Zeit ersichtlich, wo sich eine Palette befindet – ob noch auf der Fördertechnik, vom Flurförderzeug abgeholt oder bereits am Zielort angekommen. In einigen Situationen ist es möglich, das Quittieren der EWM-Lageraufgaben mittels RFID zu automatisieren. Ergänzt wird dies durch die manuelle Bedienung mobiler Endgeräte. „Turcks Lösung liefert uns die Transparenz, die wir haben wollten, ohne zeitintensiven manuellen Aufwand“, so Derksen. „Die RFID-Tags werden vollautomatisch erfasst und damit gleichzeitig Lageraufgaben aus dem SAP Extended Warehouse Management abgeschlossen oder weiterbearbeitet.“

Agiles Lagermanagement erlaubt kontrolliertes Chaos

Ein weiterer Vorteil der RFID-Lösung besteht darin, dass sie Mischverkehr in der Produktionshalle erlaubt. Das bedeutet, dass sowohl FTS als auch Mitarbeiter mit Hubwagen oder Gabelstapler gleichzeitig in der Bereitstellzone be- und entladen könnten. Eine separate Lagerplatzverwaltung ist nicht erforderlich, da jede Palette an jeder Gabelung identifiziert werden kann. „Durch die Nutzung dieser RFID-Lösung können wir an dieser Stelle bewusst ein gewisses Maß an Chaos zulassen, um effizientes Arbeiten zu ermöglichen. Sobald eine Palette den Bereich verlässt, wird automatisch erkannt, um welche Palette es sich handelt und wohin sie transportiert werden muss“, erklärt Hannesen, der auch die gute Kooperation mit Turck hervorhebt: „Der Service von Turck und die kurzen Kommunikationswege ermöglichen eine effiziente Zusammenarbeit, wir verlassen uns gerne auf diese vertrauensvolle und eingespielte Partnerschaft.”
