Zuverlässige FTS-Steuerung dank sensorbasierter Gesamtlösung

Proferro optimiert Produktions- und Logistikeffizienz sowie die Sicherheit mit fahrerlosen Transportsystemen – rund um die Uhr gesteuert von einer sensorbasierten Gesamtlösung von Turck

Als einer der führenden Spezialisten für hochpräzise Metallgussteile beliefert Proferro weltweit OEM-Hersteller aus verschiedenen Marktsegmenten, wie etwa Agrarmaschinen, Erdbaumaschinen, Kompressoren, Textilmaschinen oder dem Maschinenbau allgemein. Um Ergonomie und Sicherheit für die Mitarbeitenden zu optimieren sowie Produktions- und Logistikprozesse effizienter zu gestalten, hat das belgische Unternehmen eine Flotte fahrerloser Transportfahrzeuge (FTS) eingeführt. Turck Multiprox entwickelte dafür eine sensorbasierte Gesamtlösung zur autonomen und zuverlässigen Steuerung der FTS rund um die Uhr.

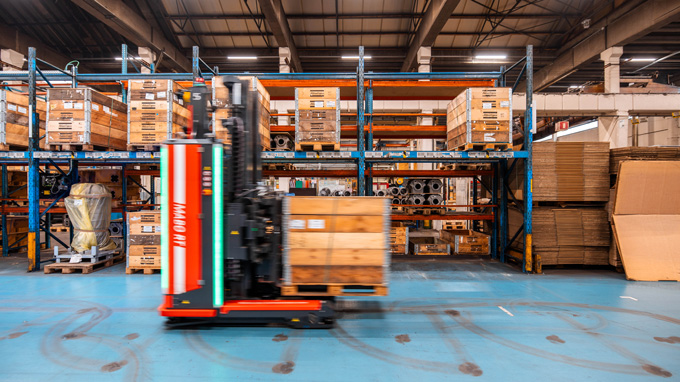

Turcks sensorbasierte Gesamtlösung sichert einen reibungslosen Betrieb der FTS rund um die Uhr
Mathieu van Den Berghe, Proferro (links) und Bart Baert, Turck Multiprox

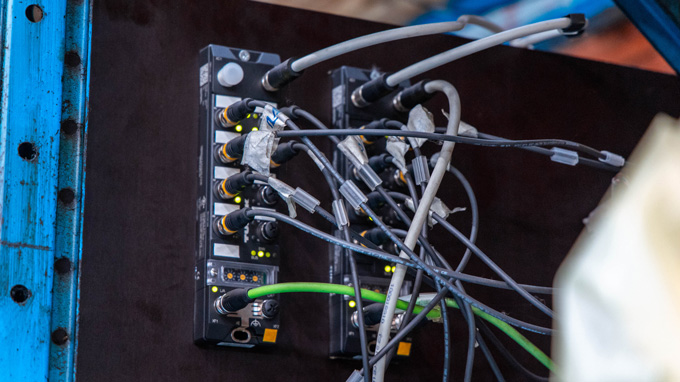

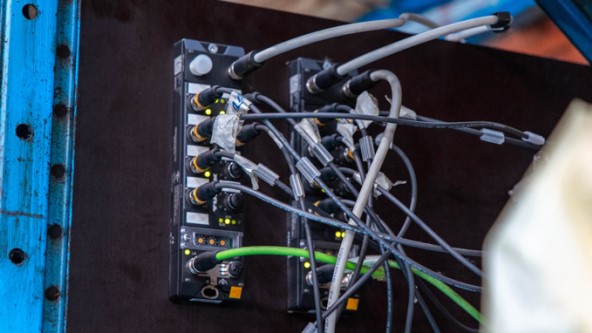

Das kompakte Block-I/O-Modul TBEN-LL-16DXP führt die Sensordaten zusammen und überträgt sie in Echtzeit

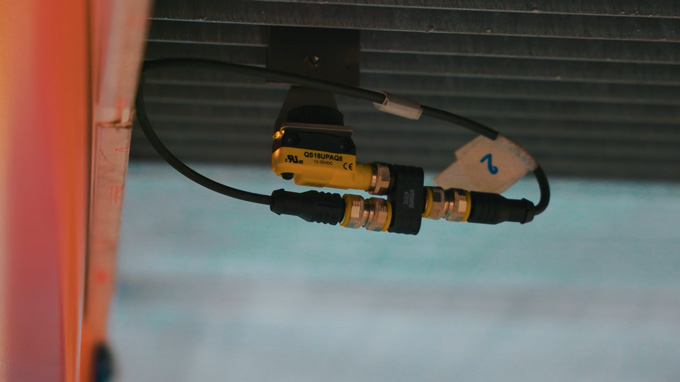

Damit sich kein Staub ablagert, ist der Ultraschallsensor QS18UPAQ8 geschützt unter den Regalen befestigt

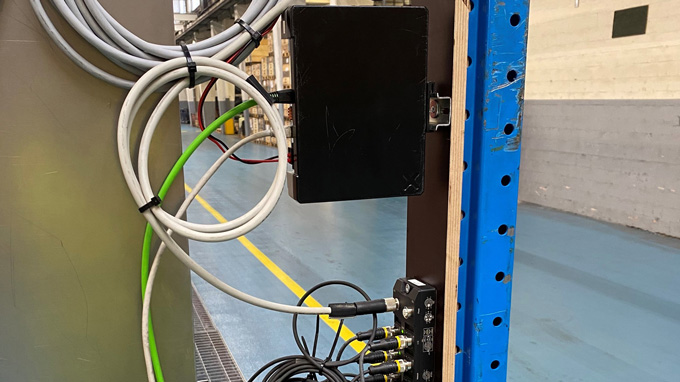

TX7000Q fungiert sowohl als Schnittstelle der Sensoren und dem übergeordneten System, als auch als SPS

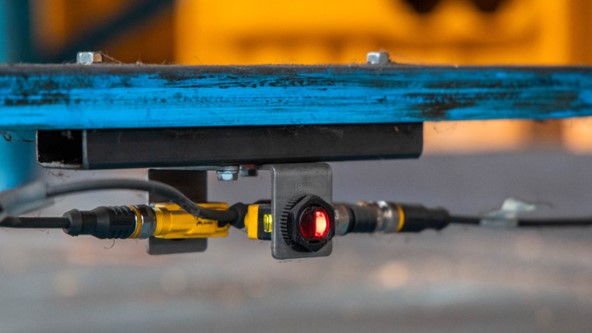

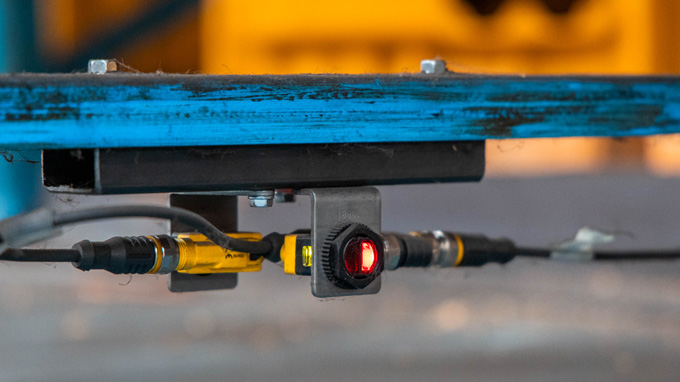

Die Optosensoren QS18 reagieren zuverlässig auf das vom Objekt reflektierte Licht

Um die Sicherheit und Ergonomie für die Mitarbeitenden zu optimieren und Produktions- und Logistikprozesse effizienter zu gestalten, plante das Unternehmen die Einführung einer Flotte fahrerloser Transportfahrzeuge (FTS). Diese sollten die bislang eingesetzten gasbetriebenen Gabelstapler ersetzen. Der Staplerfahrer mussten immer wieder nach den richtigen Teilen im Lager suchen und viel manuell Scannen, was häufig zu Fehlern und Verzögerungen geführt hat. Die FTS sollten nun die Zu- und Abfuhr von Gussteilen zu CNC-Maschinen automatisieren und möglichst vollautomatisch arbeiten, um Zeitverluste und Fehler durch manuelle Tätigkeiten auszuschalten. Eine Herausforderung bestand in der zuverlässigen Steuerung der Flotte, insbesondere in der staubigen Produktionsumgebung eines metallverarbeitenden Unternehmens, die eine besonders robuste Lösung erfordert.

Robuste Lösung für staubige Umgebung

Zuverlässige Sensorik wird ebenso benötigt wie ein robustes System zum Erfassen, Sichern und Übertragen der Daten an übergeordnete Systeme. „Unser Ziel war eine automatisierte Logistiklösung, die eine just-in-time Lieferung der Teile an die Maschinen im benachbarten Produktionsbetrieb ermöglicht“, beschreibt Mathieu van Den Berghe, Transformationsmanager bei Proferro, die Aufgabenstellung. „Ein vollautomatisches Hochregallager gewährleistet bereits die Bereitstellung der benötigten Teile an den Abholplätzen. Die Produktion selbst jedoch stellte aufgrund der Staub- und Schmutzbelastung immer eine besonders herausfordernde Umgebung dar.“ Ein System zur sensorbasierten Datenerfassung und drahtlosen Übertragung müsste diese Herausforderungen bewältigen und den reibungslosen Betrieb der fahrerlosen Transportsysteme dauerhaft sicherstellen.

Da sich ein RFID-System mit Vision-Kameras aufgrund der Vielzahl der Teile als zu teuer erwies, hat Turck eine integrierte Lösung mit Ultraschall- und Optosensorik sowie robusten I/O-Modulen, Switches und einem IIoT-Gateway vorgeschlagen: „Das Turck-Multiprox-Team machte uns schnell klar, dass Sensoren allein nicht ausreichen würden. Obwohl sie Signale zuverlässig erfassen können, bedarf es einer Gesamtlösung zur korrekten Datenübertragung an die Zielsoftware zur FTS-Steuerung“, erklärt van Den Berghe.

Die vorgeschlagene Gesamtlösung überzeugte durch ihre Einfachheit und Robustheit. Die Grundlage bilden Reflexionslichtschranken, Reflexionsultraschallsensoren mit Schaltausgang und Reflexionslasersensoren mit einstellbarer Hintergrundausblendung. Als besonders effektiv erwies sich die Anbringung von Ultraschallsensoren unter den Regalen, denn so konnten Staubablagerungen vermieden werden. Zudem wurden Lichtschranken und Laser eingesetzt, um Paletten auf dem Boden zu erfassen.

Echtzeitübertragung und Flexibilität durch Multiprotokoll

Die Sensoren erkennen zuverlässig, ob eine Palette vorhanden ist, und übermitteln diese Informationen kontinuierlich an das TBEN-LL-16DXP, das Herzstück des Systems. Dieses kompakte Block-I/O-Modul mit 16 universellen digitalen Kanälen, die als Ein- oder Ausgänge konfiguriert werden können, bündelt die Sensordaten und überträgt sie in Echtzeit an die Steuerung. Mit seiner IP67-Zertifizierung ist es gegen Wasser und Staub geschützt, was die Montage im Feld ohne zusätzlichen Schaltschrank erlaubt. Dadurch ist es für den geplanten Einsatz in der anspruchsvollen Produktionsumgebung einer metallverarbeitenden Anwendung, in der Zuverlässigkeit und Langlebigkeit entscheidend sind, besonders geeignet.

Robuste Netzwerkinfrastruktur und effiziente Datenübertragung

Für eine robuste Netzwerkinfrastruktur lieferte Turck industrielle Managed Ethernet Switches vom Typ TBEN-L5-SE-M2. Die kompakten 10-Port-Switches mit GBit-Highspeed-Backbone garantieren kurze Taktzeiten und sicheren Betrieb bei höchsten Datenraten im IIoT. Die Highspeed-Link-up-Funktion unterstützt schnelle Werkzeugwechsel in unter 150 ms für minimalste Taktzeiten. Durch die dezentrale Montagemöglichkeit direkt im Feld reduziert der Switch zudem den Verdrahtungsaufwand. Ergänzend zu den Switches wurde der TX700Q als IIoT-Gateway implementiert. Es bildet die Schnittstelle zwischen den Sensoren und dem übergeordneten System und steuert als SPS die Datenübertragung und -verarbeitung, was die Komplexität des Gesamtsystems reduziert. Der TX700Q ist besonders für weniger komplexe Anwendungen geeignet, da er eine einfache Integration in die bestehende Infrastruktur ermöglicht.

Autonome FTS-Steuerung rund um die Uhr

Mit der neuen Lösung ist Proferro nun in der Lage, zuverlässig zu erkennen, ob Paletten vorhanden sind, und diese Daten drahtlos an übergeordnete Systeme zu übertragen. Diese Informationen bilden die Grundlage für die autonome Steuerung der FTS und ermöglichen so einen reibungslosen Betrieb rund um die Uhr. „Zwei Schlüsselelemente waren entscheidend für die erfolgreiche Implementierung dieser Lösung“, resümiert Mathieu van Den Berghe. „Die Software, um Komplexität zu reduzieren und eine einfache Überwachung zu ermöglichen, sowie die Zuverlässigkeit der Sensoren. Unsere bisherigen Erfahrungen haben gezeigt, dass die Turck-Komponenten eine perfekte Zuverlässigkeit bieten und keinerlei Wartung erfordern. Dies macht sie zu einer äußerst kosteneffizienten und robusten Lösung – genau das, was wir gesucht haben.“
