Temperatur-Messumformer in Erdölraffinerie

Erdölraffinerie BP Lingen modernisiert Temperaturmessung mit Turck-Messumformer IM34 zur Hutschienenmontage

Die Temperatur zählt beim Verarbeiten von Erdöl zu den wichtigsten Prozessparametern. Um eine Raffinerie möglichst effizient betreiben zu können, werden daher an die Temperaturmessung zunehmend höhere Ansprüche gestellt. In der BP-Raffinerie in Lingen vertrauen die EMSR-Spezialisten bei der Anlagenmodernisierung auf Universal-Hutschienen-Messumformer IM34 von Turck.

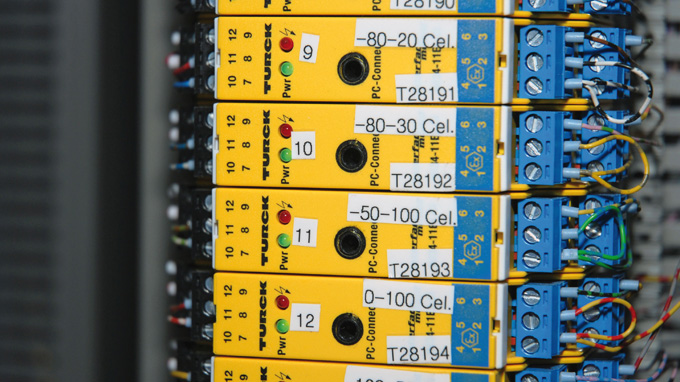

  • In der BP-Raffinerie sorgen Temperatur-Messumformer IM34 für moderne Messwertverarbeitung

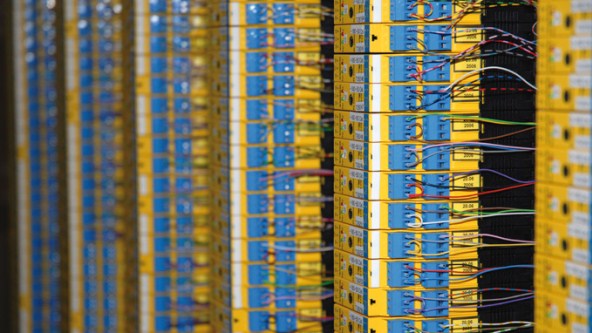

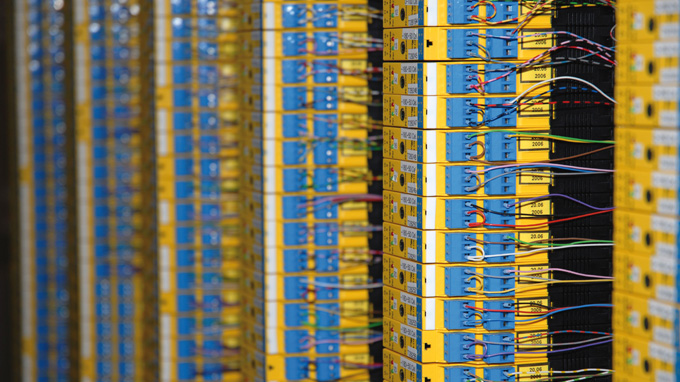

  • Gut aufgelegt: Die kompakten IM34 sind schnell montiert und angeschlossen

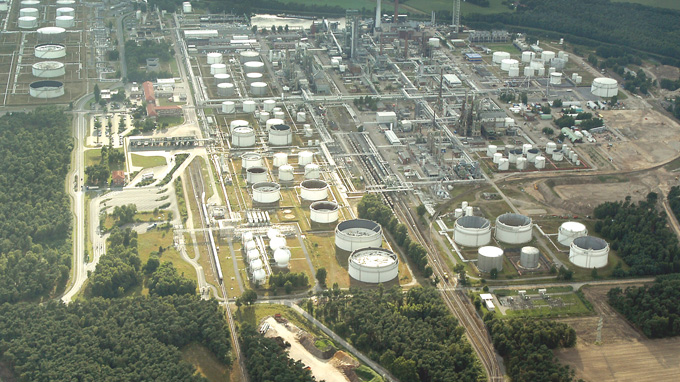

  • Die BP Lingen, Erdölraffinerie Emsland

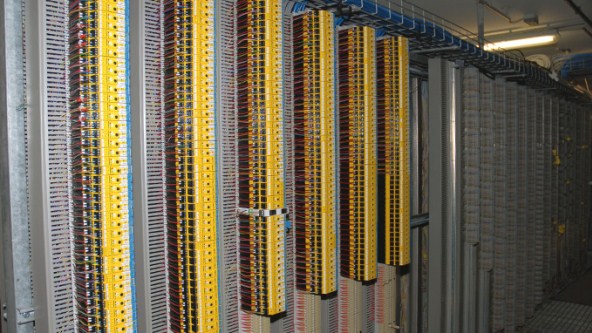

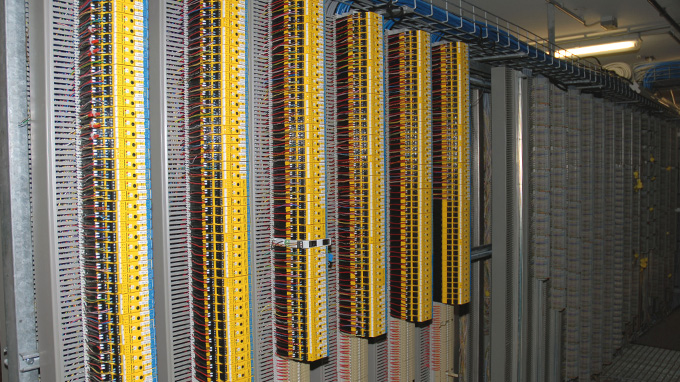

  • Statt den betagten 19-Zoll-Umformern setzt der Kunde heute auf moderne Interfacegeräte

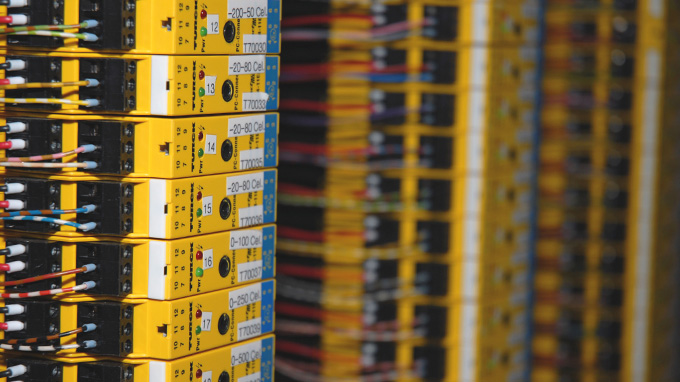

  • Die kleine Bauform und die einfache Montage waren zentrale Entscheidungsgründe

Beim Raffinieren von Erdöl ist Temperatur einer der wichtigsten Prozessparameter. „Als unsere Raffinerie vor über 50 Jahren gebaut wurde, war die Anzahl der Temperaturmessungen noch überschaubar. Mit zunehmender Automatisierung und Komplexität der Prozesse ist die Zahl rasant angestiegen“, sagt Holger Nitschke, der bei BP Lingen das Thema Temperaturmessungen in der EMSR-Technik betreut.

Hutschiene ersetzt 19-Zoll-Technik

Im Gegensatz zu den seinerzeit in der Messwarte eingesetzten 19-Zoll-Umformern baut BP Lingen heute auf moderne Interfacegeräte für die Hutschienen-Montage. „Die 19-Zoll-Technik verschwindet immer mehr aus unseren Anlagen, denn eine Hutschienenlösung ist in unserem Fall einfach preiswerter und der Montageaufwand ist deutlich geringer“, so Nitschke.

Trotz aller Wahlfreiheit haben sich die Lingener Spezialisten beim Ersatz ihrer 19-Zoll-Technik bewusst für die IM34-Temperaturmessumformer von Turck entschieden: „Wir haben uns damals die Produkte der führenden Anbieter angesehen und uns daraufhin für Turck entschieden“, erläutert Holger Nitschke. „Neben dem guten Preis-/Leistungsverhältnis waren auch die kleine Bauform und die einfache Montage für uns wichtig, denn der Platz in der Messwarte wird immer teurer.“

Die Modernisierung der Temperaturmesstechnik muss nicht zwangsläufig mit einer kompletten Neuinstallation zusammen gehen, wie das Beispiel der Lingener Raffinerie zeigt. Mit der richtigen Technologie können durch einfachen Austausch des Messumformers heutige Anforderungen erfüllt werden. „Wir haben in der Vergangenheit sehr viel Temperaturmessung über Thermoelemente Typ K gemacht, daher liegen gerade zu den älteren Anlagen extrem viele Nickel-Chrom/Nickel-Kabel zwischen den Messwarten und der Anlage. Die komplette, bereits bestehende Verkabelung in der Anlage – inklusive der Sensoren – kann weiter genutzt werden“, erklärt Nitschke.

IM34 verarbeitet unterschiedliche Eingangssignale

Neben Thermoelementen werden in der Prozessautomation heute zunehmend Pt100-Temperaturmessfühler verwendet, die auf der Widerstandsänderung von Platin unter Temperatureinfluss basieren. Als Widerstandsthermometer für den Temperaturbereich von -200 bis 500 °C ist das Pt100 genauer als Thermoelemente, im Gegenzug eignet sich das Thermoelement für einen größeren Temperaturbereich. Egal, welche Messverfahren eingesetzt werden, als Universal-Messumformer verarbeitet der IM34 Eingangssignale von Ni100/Pt100-Widerständen ebenso wie Thermoelemente oder Millivoltsignale. Diese Universalität vereint das Gerät mit der hohen Funktionalität eines frei parametrierbaren Datenloggers und einer PC-Schnittstelle zur einfachen Programmierung. Der DTM (Device Type Manager) für das IM34 wurde nach den aktuellen Gestaltungsrichtlinien der FDT-Group entwickelt.
