IO-Link-Lösung reduziert Inbetriebnahmezeit von Abfüllmaschinen

Elopak setzt bei seiner neuen Abfüllmaschinenplattform Pure-Fill auf IO-Link und ultrakompakte Blockmodule von Turck – und steigert so Tempo der Inbetriebnahme, Flexibilität und Kosteneffizienz deutlich

Alle hatten ihn vermutlich schon mal in der Hand: den „Pure-Pak“-Getränkekarton von Elopak. Als einer der weltweit führenden Systemanbieter von Kartonverpackungen und Füllmaschinen bietet Elopak aus dem norwegischen Spikkestad innovative Verpackungslösungen aus erneuerbaren, recyclingfähigen und nachhaltig bezogenen Materialien. Am Standort Mönchengladbach entwickelt und produziert die deutsche Tochter Elopak GmbH Abfüllmaschinen. Die hochspezialisierten Anlagen falten den Karton auf, dosieren die Flüssigkeit und füllen sie aseptisch ab, um die Getränkekartons am Ende luftdicht zu versiegeln. Die Anlagen können sich ohne Demontage selbst reinigen. Die Befüllung der Getränkekartons erfolgt direkt am Aufstellort der Anlage unter Einhaltung höchster Hygienestandards.

Neue Maschinengeneration mit breitem Anwendungsspektrum

Die neue Maschinenplattform Pure-Fill auf Basis des Vorgängermodells E-PS120 A sollte sich besonders flexibel auf Kundenbedürfnisse abstimmen lassen. „Unser vorrangiges Ziel war eine modulare Maschine, die bei gleichbleibendem Gesamtdesign unkompliziert an die spezifischen Kundenanforderungen angepasst werden kann“, erklärt Horst Klesse, Manager Electrical Design, Product & Development bei Elopak. Die neue Abfüllmaschinenplattform muss flexibel sein, um eine breite Anwendungspalette abzudecken – Getränke mit niedrigem Säuregehalt wie Milch oder solche mit hohem Säureanteil wie Fruchtsäfte, in unterschiedlichen Volumina wie Ein- oder Zweiliter-Kartons, bei Abfüllgeschwindigkeiten von bis zu 12.000 Getränkekartons pro Stunde und Produktion auf zwei bis fünf Bahnen.

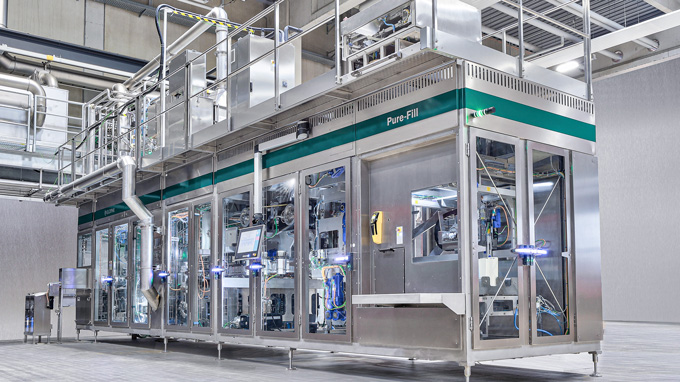

Die Füllmaschine Pure-Fill-60AL ist leicht an verschiedene Produkt- und Kundenanforderungen anpassbar

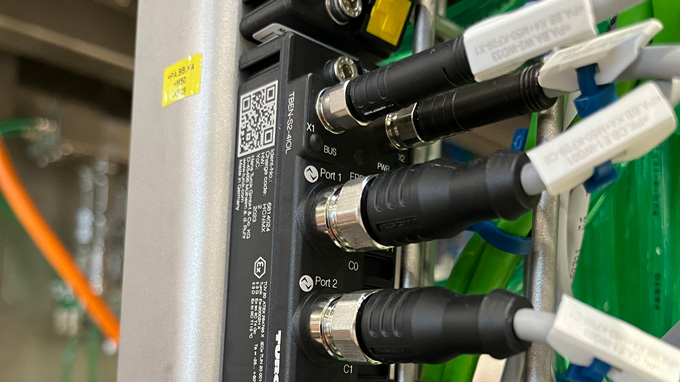

TBEN-S2-4IOL ermöglicht die Nutzung von IO-Link und digitalen I/Os in einer ultrakompakten Montagegruppe

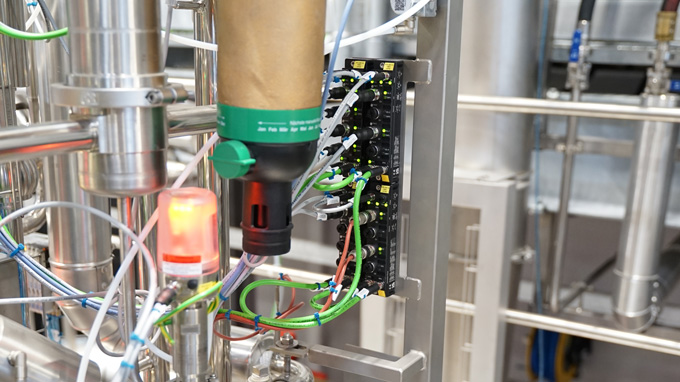

Die nur 32 mm breiten I/O-Module der TBEN-S2-Serie erlauben die flexible Gruppenmontage an vielen Stellen

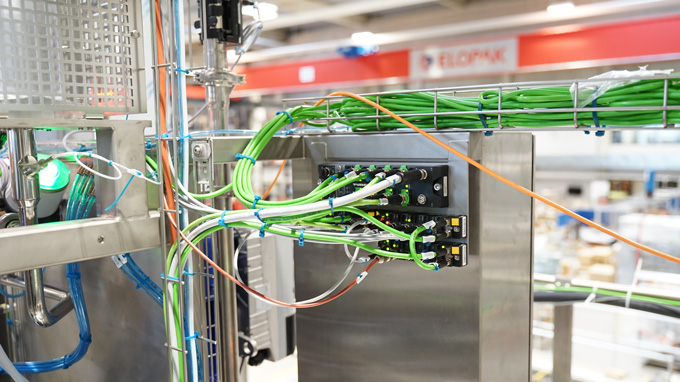

Der TBEN-LL-SE-M2 sorgt mit acht 100-Mbit- und zwei Gbit-Ports für eine sichere Datenübertragung

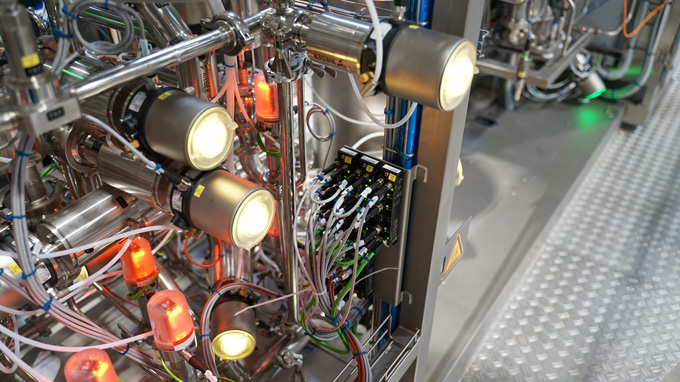

Kompakte TBEN-S-Module sorgen für effiziente Kommunikationswege in allen Medien- und Produktströmen
»Die TBEN-S2-Geräte erweisen sich als ideale Lösung, da es keine vergleichbaren Alternativen gibt.«

Mehr Flexibilität bei gleichem Footprint

Bei der Integration von IO-Link in der Maschinenplattform sollte die Gesamtgröße der Anlage trotz der höheren Flexibilität gleich bleiben. „In der neuen Plattform wollten wir IO-Link nun konsequent in der gesamten Maschine einsetzen, jedoch war die Größe der bisher verwendeten Master-Module ein Problem“, beschreibt Horst Klesse eine Herausforderung in der Entwicklung. „Zudem mussten auch Geräte ohne IO-Link-Anbindung in das System integriert werden.“

Ultrakompakte IO-Link Master: platzsparend und kombinierbar

Die Lösung waren die Multiprotokoll-I/O-Module TBEN-S2-4IOL, TBEN-S2-4AI und TBEN-S2-8DXP sowie der IP67-8-Port-Ethernet/IP-Switch von Turck. Mit einer Breite von nur 32 Millimetern sind die ultrakompakten TBEN-S2-Geräte ideal für Anlagen mit begrenztem Platz. So können Modulgruppen problemlos an den verschiedensten Stellen der Anlage montiert werden – auch direkt auf den Profilschienen. Die Verwendung von kleineren M8-Steckern und dünneren Leitungen erlaubt eine einfache Verbindung – selbst wenn die Module direkt nebeneinander montiert sind und mit kleinen Brücken verbunden werden. „Die Anforderungen an den optimalen IO-Link Master für die Füllmaschinenplattform waren neben der kompakten Bauform auch Multiprotokollfähigkeit, M8-Spannungsversorgung, Profinet-Konnektivität sowie passende Anschlussmöglichkeiten und vielfältige Montagemöglichkeiten“, erklärt Klesse. „Die TBEN-S2-Module von Turck erfüllen diese Anforderungen am besten.“

Das Mastermodul TBEN-S2-4IOL verfügt über vier Class-A-IO-Link-Ports und digitale I/Os. Trotz seines kompakten Formfaktors bietet es eine breite Kommunikationsvielfalt und ermöglicht dank Turcks „Simple IO-Link Device Integration“ SIDI die problemlose Integration von IO-Link-Geräten im Profinet Engineering ohne zusätzliche Software. Über die IO-Link-Master-Kanäle können bis zu vier Sensoren oder I/O-Hubs angeschlossen werden, was insgesamt eine Verbindung mit bis zu 64 Sensoren ermöglicht. Die beiden vierpoligen M8-Ethernet-/Feldbusverbindungen ermöglichen eine flexible Kommunikation über Profinet, EtherNet/IP und Modbus TCP, während der integrierte Ethernet-Switch eine vereinfachte Verkabelung durch Linientopologie erlaubt. Der integrierte Webserver erleichtert die Diagnose und Inbetriebnahme, was das TBEN-S2-4IOL äußerst vielseitig macht und die Integration von Geräten erheblich erleichtert.

Das baugleiche TBEN-S2-4AI bietet eine leistungsstarke Lösung für Anwendungen, die analoge Signale verarbeiten. Mit vier analogen Eingängen, die konfigurierbar sind für Spannung, Strom, RTD oder Thermoelemente, ermöglicht das Modul vielseitige Anpassungen an unterschiedliche Anforderungen. Jeder Analogeingang kann unabhängig konfiguriert werden, was eine flexible Nutzung ermöglicht. Der universelle Einsatz dieser Analogmodule ist einzigartig im Markt. Da nur ein Modultyp benötigt wird, um alle gängigen Analogwerttypen zu verarbeiten, vereinfacht dies auch die Ersatzteilhaltung und letztlich die Instandhaltung der Maschine. Der integrierte Ethernet-Switch vereinfacht die Verkabelung und optimiert die Kommunikation.

Das TBEN-S2-8DXP ist Turcks kompakte Lösung für Anwendungen, die digitale Signale verarbeiten müssen. Mit acht universellen, digitalen Kanälen, konfigurierbar als PNP-Eingang oder 2-A-Ausgang, ermöglicht auch dieses Modul anwendungsspezifische Anpassungen. Die Diagnosefunktionen der Versorgung pro I/O-Port und die Ausgangsdiagnose pro Kanal gewährleisten eine zuverlässige Überwachung und schnelle Fehlererkennung. „Wir können die Maschine mit nur drei kleinen Modulen versorgen, die in Bezug auf Form, Größe und Anschlüsse identisch sind“, hebt Klesse hervor. „Dadurch ist es möglich, auch einfache Sensoren ohne IO-Link zu installieren. Zudem können in der Anlage problemlos Gruppen von vier bis sechs oder sogar mehr Geräten gebildet und mit den dünneren M8-Leitungen verbunden werden.“ Als besonderes Feature bietet das Modul auf jedem M12-Port einen dritten Schaltausgang, also insgesamt 12 Schaltsignale. Auf diese Weise können beispielsweise Leuchten mit drei Segmenten über eine Standardleitung verbunden und gesteuert werden.

Installationszeit um mehr als 50 Prozent reduziert

Einer der größten Vorteile der IO-Link-Lösung besteht darin, dass die Installationszeit um über 50 Prozent und die Inbetriebnahmezeit um rund 30 Prozent verkürzt werden konnten. Dieser signifikante Zeitgewinn reduziert nicht nur die Produktionszeit, sondern auch die Gesamtkosten. Die Offline-Parametrierung der IO-Link-Geräte direkt aus dem Profinet Engineering vereinfacht die Inbetriebnahme erheblich und eliminiert zeitraubende manuelle Einstellungen von Sensoren und Aktoren. Die Instandhaltung wird ebenfalls deutlich vereinfacht: Da alle Geräteeigenschaften und Parameter von Mastern und Devices direkt in der zentralen Projektablage der Steuerung vorliegen, gelingt auch der automatische Gerätetausch im Falle einer Beschädigung problemlos – sowohl für IO-Link Master als auch für Devices.
