Positionserfassung mit RFID und Drehgeber

Freizeitpark-Ausstatter Wiegand erfasst die Position zweier Fahrgeschäft-Serien künftig mit einem System aus Drehgebern und RFID-Schreib-Lese-Köpfen von Turck, angebunden an einer Hima-Sicherheitssteuerung

Der hessische Freizeitpark-Ausstatter Wiegand nutzte in seinen Wie-Flyern und Bobkart-Bahnen bisher einen Drehgeber, der mit den rauen Umgebungen des Außeneinsatzes nur bedingt umgehen konnte. Nach dessen Abkündigung fand Wiegand mit seinem Integrator ARI-contact eine dauerhaft robuste Lösung mit Hima und Turck. Zukünftig gewährleisten Turck-Drehgeber und RFID-Tags sowie Schreib-Lese-Köpfe eine sichere Fahrt mit den Fahrgeschäften. Durch die Kombination von inkrementeller und RFID-Wegerfassung verhindert das System zuverlässig Auffahrunfälle. Die Steuerung des Kooperationspartners Hima wurde dabei eigens auf die verwendeten Module angepasst.

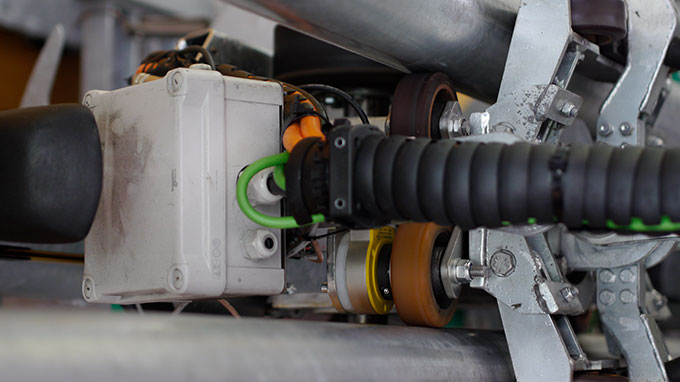

Turcks Drehgeber QR24-INCR sitzt auf der Rolle der Schienenführung und sendet Impulse an die Steuerung

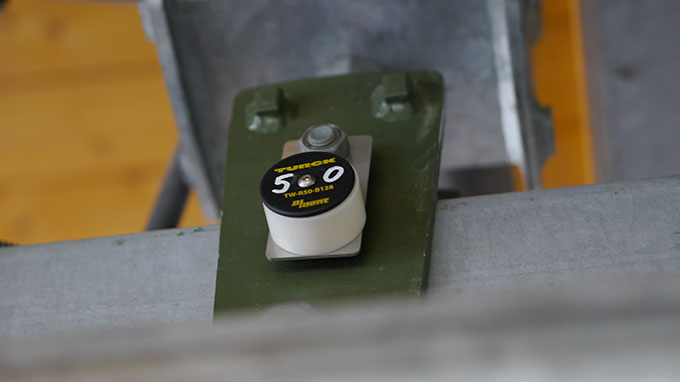

Die Wie-Flyer-Bahn in Brotterode ist mit RFID-Tags ausgestattet
Die neue Lösung von Turck und Hima überzeugt Werkstattleiter Oliver Grothkopp

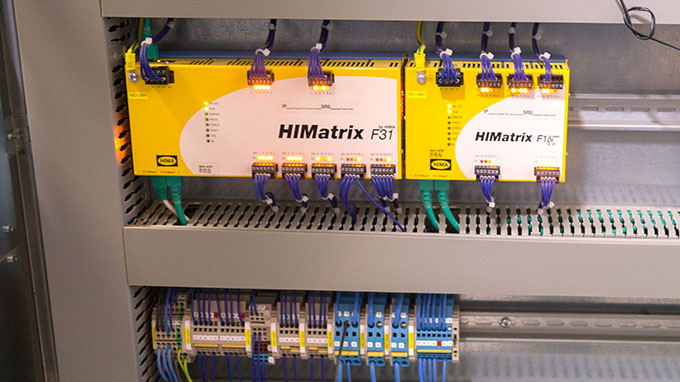

Die HIMatrix im Schaltschrank koordiniert die übrigen Steuerungen in den Fahrzeugen

Die hessische Firma Josef Wiegand GmbH & Co. KG verkauft und entwickelt patentierte Sommerrodelbahnen und hat sich zum Weltmarktführer in diesem Sektor entwickelt. Einige technische Neuerungen führte Wiegand nun an seinen Flug-Fahrgeschäften, den so genannten Wie-Flyern, und seinen Bobkarts ein.

Eine Steuerung, verschiedene Möglichkeiten

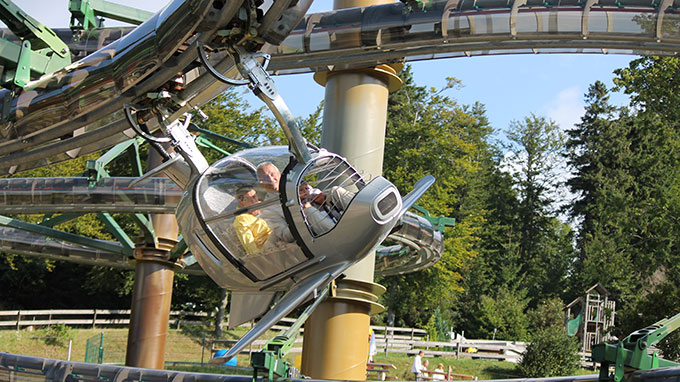

Beim Wie-Flyer handelt es sich um hängende, gondelähnliche Zweisitzer, die der Passagier selbst stufenlos beschleunigen kann. Die Stromversorgung der Flyer erfolgt über ein in den Schienen integriertes System. Um Kollisionen zu verhindern, ist ein automatisches Distanzkontrollsystem integriert. Dieses misst die Position der einzelnen Fahrzeuge und lässt sie untereinander kommunizieren. Auf diese Weise weiß das nachfolgende Fahrzeug immer, wo sich die vorausfahrende Gondel befindet.

Die Bobkarts sind elektrisch angetriebene Schlitten, die durch eine Edelstahlrinne fahren. Da die Bobkarts die gleiche Steuerung wie die Flyer besitzen, sind die Eigenschaften bezüglich Geschwindigkeit und Auffahrsicherheit identisch.

In der bisherigen Konstruktion verbaute Wiegand in seinen Wie-Flyern und Bobkarts optische Drehgeber in Kombination mit einer Hima-Sicherheitssteuerung. Als der Hersteller den Drehgeber abkündigte, suchte Wiegand geeigneten Ersatz für die Wegmessung seiner Fahrgeschäfte. Hinzu kam, dass die vorherige Lösung sehr störungsanfällig war und oftmals mechanische Probleme auftraten.

Hima und Turck bieten Lösung

So begann für Wiegand, Hima und den Integrator ARI-contact die Suche nach einer alternativen Lösung. Der Steuerungshersteller fand diese bei Turck. Hima kannte die Anforderungen an das Positionserfassungs- und Sicherheitssystem bereits aus der bisherigen Zusammenarbeit. Das System sollte die Position der einzelnen Gondeln bestimmen und auf dieser Grundlage deren Geschwindigkeit steuern bzw. notfalls begrenzen. Dabei musste die Positionsermittlung auch bei hohen Geschwindigkeiten ausfallsicher garantiert sein. Neben der Erfassung der Position über einen Drehgeber setzte man dabei auch auf RFID.

Intensiver Entwicklungsprozess

Bei der Lösung aus Wegerfassung mittels RFID und Drehgeber koordiniert die Steuerung an Bord der Gondeln oder Karts die Positionserfassung. Turck entwickelte eigens eine Firmware für seine RFID-Schreib-Lese-Köpfe. Passend dazu kam von Hima ein Funktionsbaustein, der auf Turcks RFID-System abgestimmt war.
