Zustandsüberwachung von Kälteanlagen

Kombinierter Condition-Monitoring-Sensor mit IO-Link erfasst Vibration und Temperatur, um die Betriebssicherheit von Kälteanlagen und Kühlgeräten zu garantieren

Um den effizienten und störungsfreien Betrieb von Kühlgeräten sicherzustellen, sollten Temperatur und Vibration von Kompressoren und Ventilatoren der Geräte überwacht werden. Anhand dieser Kenngrößen lassen sich Maschinendefekte frühzeitig erkennen, denn Schwingungsänderungen weisen häufig auf ernsthafte Probleme hin – zum Beispiel auf Unwuchten, sich lösende Teile, fehlausgerichtete Wellen oder verschmutzte Rotorblätter. Zudem verursachen erhöhte Reibungswiderstände steigende Temperaturen.

Ihre Vorteile

Vielseitig einsetzbar – in Brownfield- sowie Greenfield-Anwendungen dank Dual-Schaltausgang sowie IO-Link
Einfache Inbetriebnahme mittels Turck-Vibrationsmonitor
Wartungsfrei durch robustes und dichtes Gehäuse

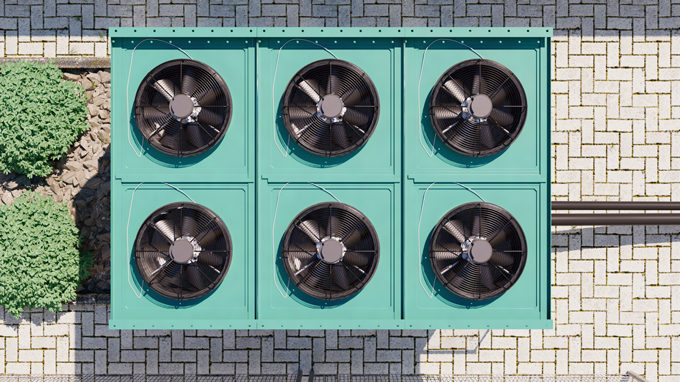

Ventilatoren kühlen das verdichtete, gasförmige Kühlmittel ab, wobei es sich verflüssigt

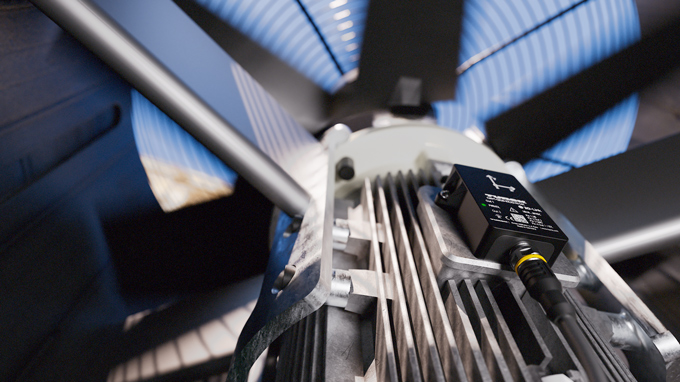

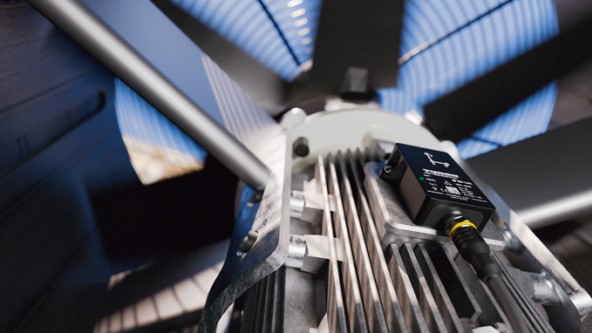

Rotorblatt-Unwuchten verursachen Vibrationen, die sicher vom CMVT erkannt werden

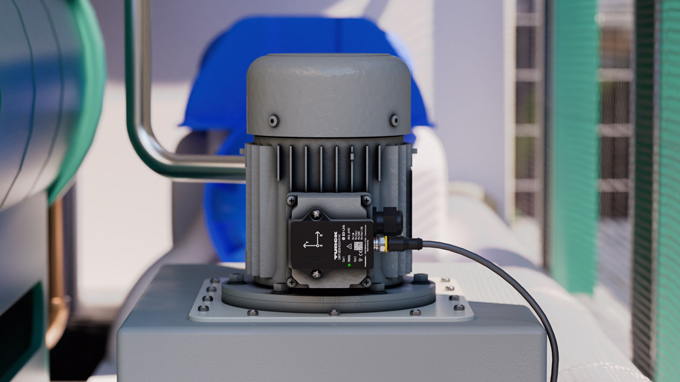

Vibrationsüberwachung am Kompressor der Kälteanlage

Robuster Sensor erfasst Vibrationswerte über drei Achsen

Der robuste Vibrationssensor CMVT mit integrierter Temperaturerfassung erfasst Vibrationen auf drei Achsen und analysiert sie intern. Dabei liefert der Sensor optional über IO-Link direkt die Schwellwerte entsprechend der Maschinenbau-ISO-Norm 10816-3. Die Norm gruppiert Maschinen anhand ihrer Grenzwerte für schädliche Schwingungen.

In den Kompressoren der Kälteanlagen wird das gasförmige Kühlmittel verdichtet, wobei es sich erhitzt. Anschließend wird das verdichtete Kühlmittel über die Luftkühlung bei konstantem Druck durch Ventilatoren abgekühlt, wodurch es kondensiert – sprich flüssig wird. Schließlich wird das flüssige Kühlmittel über ein Expansionsventil wieder in den gasförmigen Zustand versetzt, wobei Kälte freigesetzt wird. Überschreiten im Zuge dessen Vibration oder Temperatur die definierten Grenzwerte, gibt der CMVT über IO-Link oder einfache Schaltausgänge eine Warnmeldung aus, sodass direkt entsprechende Maßnahmen ergriffen werden können. Auf diese Weise werden z.B. Verschmutzungen auf Rotorblättern, die für steigende Vibrationen sorgen, sicher vom CMVT erkannt.

Einfache Integration via IO-Link

Die Inbetriebnahme des CMVT wird durch den kostenlosen und webbasierten Turck-Vibrationsmonitor erleichtert. Das Tool visualisiert die Vibrations- und Temperaturdaten live und kann einfach über jeden IO-Link Master von Turck genutzt werden – ohne zusätzliche Software. Das IO-Link-Protokoll überträgt die Daten sicher und generiert hilfreiche Informationen wie die Identifikation des Sensors oder seine Betriebsstunden.

Schockfest und robust

Mit seinem dichten und robusten Gehäuse in Schutzart IP68/IP69K, einer Schockfestigkeit bis 200 g und einer Temperaturbeständigkeit von -40 bis +85 °C erfüllt der CMVT-Sensor höchste Ansprüche an Verfügbarkeit und Betriebssicherheit und eignet sich ideal für den wartungsfreien Einsatz in den Branchen Automotive, Lebensmittel, Logistik und Maschinenbau.
